단체표준 / KS 제품부양식 잠금맨홀

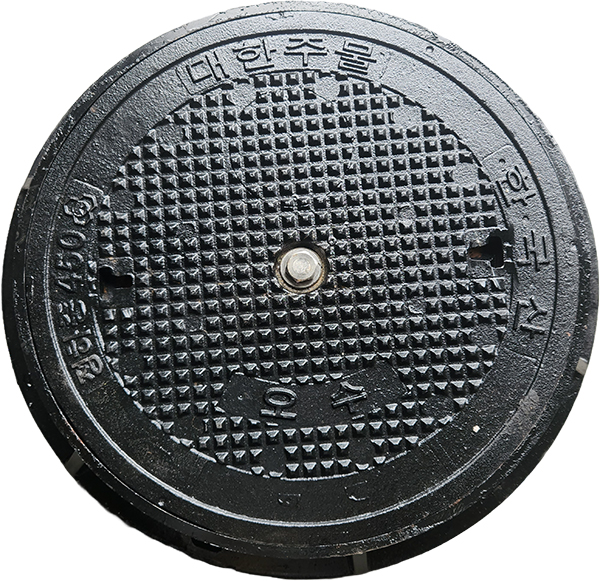

부양식 잠금맨홀

폭우로 인한 많은 맨홀 뚜껑 사고가 발생하여
수압에도열리지 않는 맨홀 뚜껑으로 교체하고 있는 추세!

잠금맨홀 뚜껑의 요구기능

  • 개폐 및 출입의
    편리성
  • 맨홀 뚜껑의 안전성
    (작업자, 행인,통행차량)
  • 맨홀뚜껑의 안정성
    (발생 소음·진동 저감)
  • 내구성 및
    수밀성 유지
주요용도
  • 매설된 상·하수관 전기통신, 열 배관용 맨홀구조에 설치되는 뚜껑이며 작업자의 출입과 공구의 반입에 필요한 통로역할
맨홀뚜껑의 주요기능
  • 개폐 및 출입의 용이성, 편리성
  • 작업자 안전과 통행인, 통행차량의 안전성
  • 차량의 이동하중에 의한 소음진동 최소화
  • 뚜껑의 내구성, 수밀성 유지
잠금맨홀 뚜껑의 특징
  • 맨홀 뚜껑 중앙부에 볼트지지대가 체결되는 방식이며 뚜껑과 틀이 일체화 되어있어 차량통과시의 외부충격을 완화, 분산시키며 스프링의 견고한 체결력이 반복진동에 의한 볼트 풀림을 방지
  • 맨홀 뚜껑 해체 시 스프링의 반발력으로 뚜껑이 상승, 개방작업이 용이하고 작업자의 안전이 확보됨

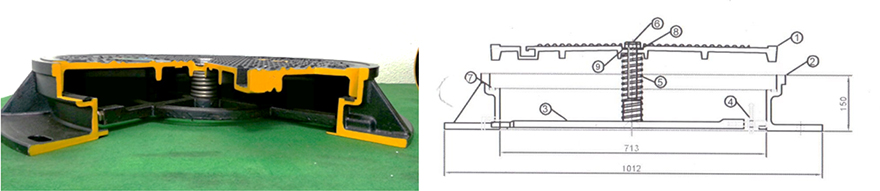

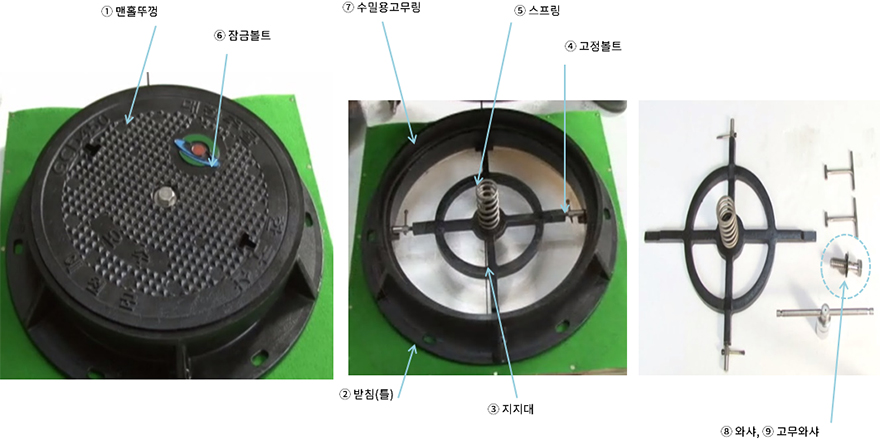

부양식 잠금맨홀의 구조

품번 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
명칭 맨홀뚜껑 받침(틀) 지지대 고정볼트 스프링 잠금볼트 수밀용고무링 와샤 고무와샤

부양식 잠금맨홀의 우수성

보안·잠금 기능
  • 1볼트에 의해 뚜껑개폐가 간편하고 뚜껑의 이탈 및 도난방지로 맨홀 보안성 우수
자기부상 기능
  • 볼트 해체 시 맨홀뚜껑이 자기부상(40mm)하여 간편하고 신속히 개폐되며, 스프링에 의해 상승한 뚜껑 사이에 작업자의 손이 들어감으로 개폐작업 시 안전사고 방지
내 충격 우수
  • 내 식성 재료의 스프링과 볼트를 사용하여 내구성이 우수하며, 반복적 외부충격의 흡수 기능
고품질 고무패킹
  • 장수명 고무의 패킹재질(EPDM)로서 신장률이 우수하여, 수밀성을 영구적 유지

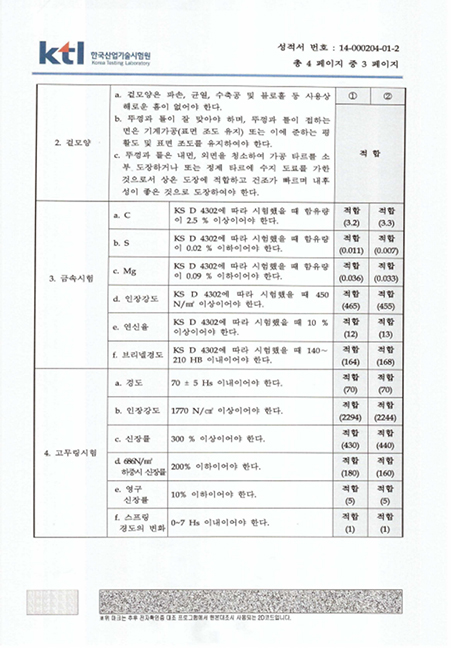

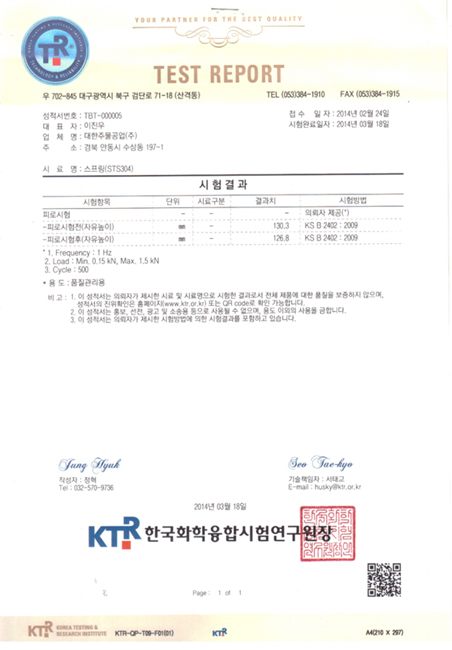

내구성능 입증
  • 이동차량 진동에 따른 볼트 토크 유지시험, 진동 반복하중시험 결과 우수성 입증

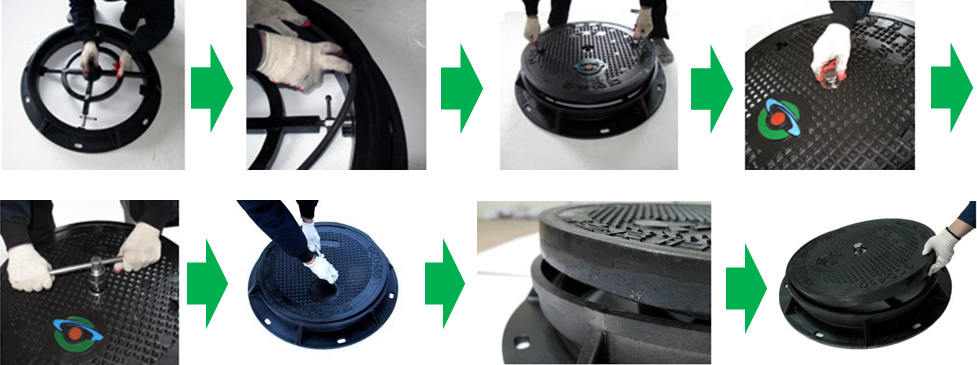

볼트형 잠금맨홀 개폐 순서

볼트를 풀어도 설치 후 오랜 기간이 지나 흙먼지 등으로 자동부양이 안될 경우, 망치 등으로 상하좌우 면에 적당한 충격을 가하면 흙먼지가 떨어져 나가면서 자동 부양됩니다.

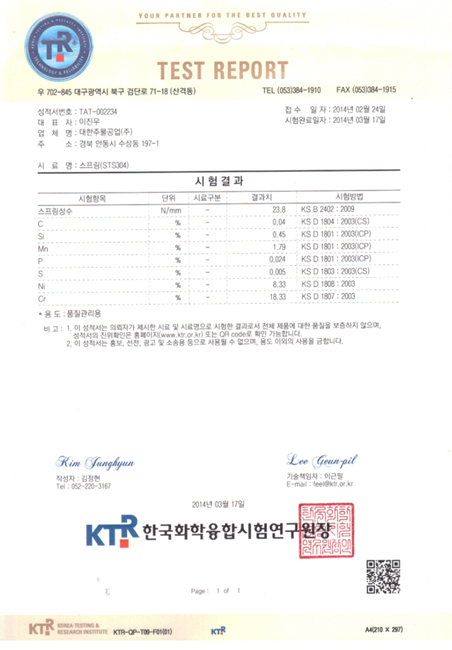

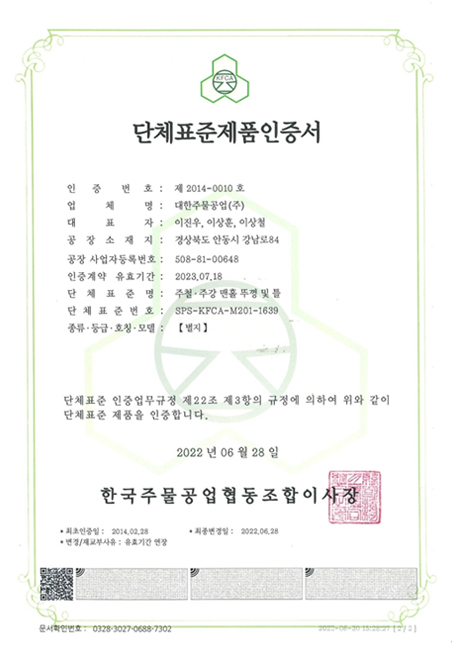

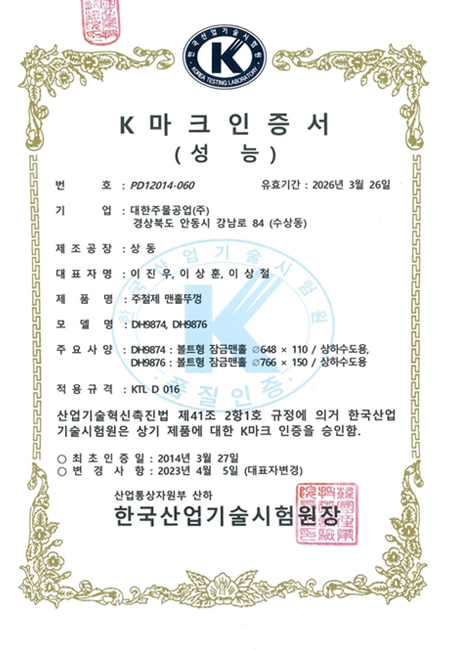

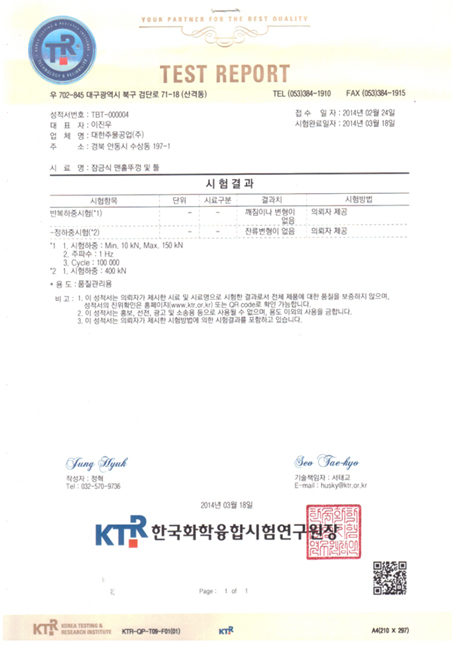

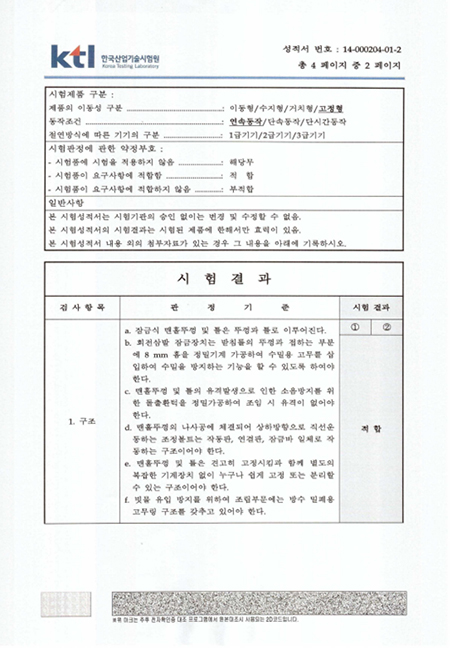

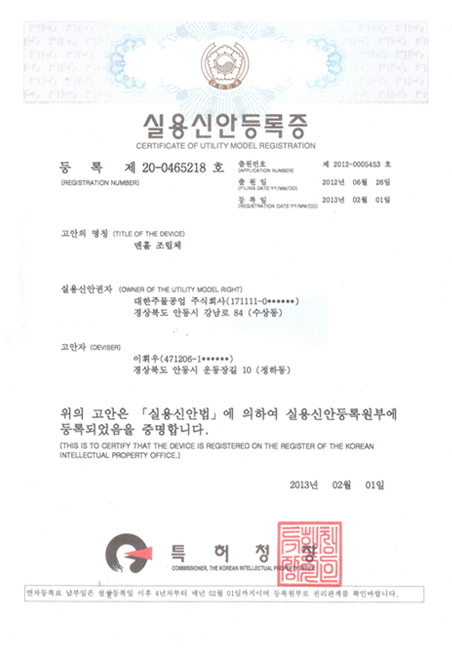

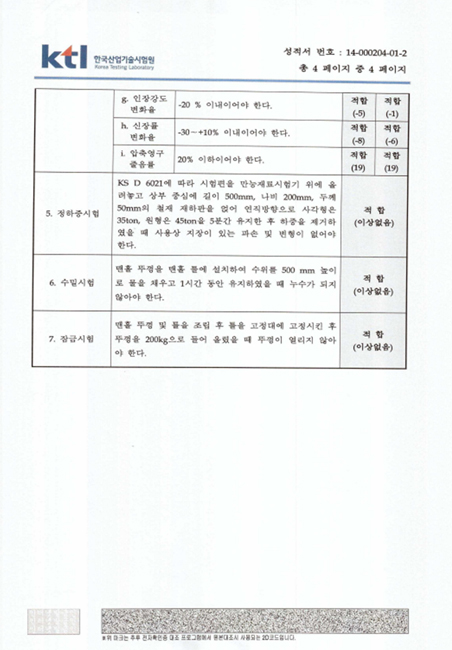

기술 및 품질인증 현황
