스틸 그레이팅

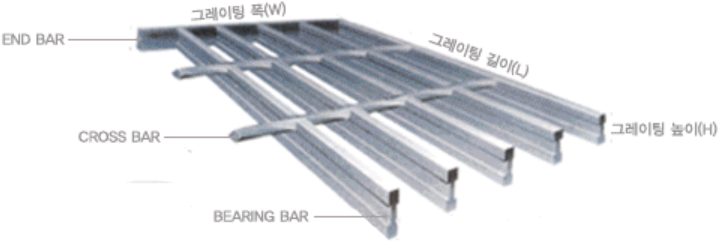

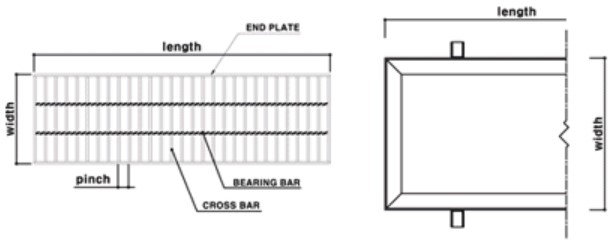

베아링 바 (Bearing Bar)

· 그레이팅에 가해지는 하중의 대부분을 지지하는 부분

· 수평으로 동일한 간격으로 배열

크로스 바 (Cross Bar)

· 베아링바 위에 직각으로 동일한 간격으로 배치

· 그레이팅의 직각구조를 유지하는 중요한 역할

엔드 바 (End Bar)

· 베아링바 양쪽 끝에 부착되는 평철

· 그레이팅의 직각구조를 유지하는 중요한 역할

소재명 Type I-Bar I-25 I-32 I-38 I-44 I-50 I-50-2 I-55 I-65 I-75
I-Bar Bearing Bar 치수 (mm)
관성능률 (cm4) 0.605 1.251 2.083 3.222 4.609 6.432 8.488 3.960 21.987
분할의 기준 (cm⁴) 0.484 0.782 1.960 1.464 1.844 2.573 3.086 4.295 5.703
소재명 Type F-Bar F-25 F-32 F-38 F-44 F-50 F-50-2 F-55 F-65 F-75
Flat-Bar (평철) Bearing Bar 치수 (mm)
관성능률 (cm4) 0.651 1.365 2.286 3.549 5.208 6.250 8.319 13.731 21.094
분할의 기준 (cm⁴) 0.521 0.853 1.203 1.613 2.083 2.500 3.025 4.225 5.625
소재명 Type 간격 (mm) 35.3 30.0 25.0
Cross-Bar Cross Bar (Twisted) 치수 (mm)
소재명 H19-H25 H19-H25 H19-H38 H25-H44 H50-H75 H80-H100
Beating-Bar 간격 (I-Bar / Flat-Bar 간격)

제품 규격

I-BAR (25H) I-BAR (32H) I-BAR (44H) I-BAR (50H) I-BAR (65H) I-BAR (75H)
폭 (W) 길이 (L) 폭 (W) 길이 (L) 폭 (W) 길이 (L) 폭 (W) 길이 (L) 폭 (W) 길이 (L) 폭 (W) 길이 (L)
145 995 145 995 145 995 145 995 145 995 145 995
195 995 195 995 195 995 195 995 195 995 195 995
245 995 245 995 245 995 245 995 245 995 245 995
295 995 295 995 295 995 295 995 295 995 295 995
395 995 395 995 395 995 395 995 395 995 395 995
495 995 495 995 495 995 495 995 495 995 495 995
595 995 595 995 595 995 595 995 595 995 595 995
395 495 395 495 395 495 395 495
495 495 495 495 495 495 495 495
595 595 595 595 595 595 595 595
695 695 695 695 695 695 695 695
795 795 795 795 795 795 795 795
895 895 895 895 895 895 895 895
995 995 995 995 995 995 995 995
1,095 1,095 1,095 1,095 1,095 1,095

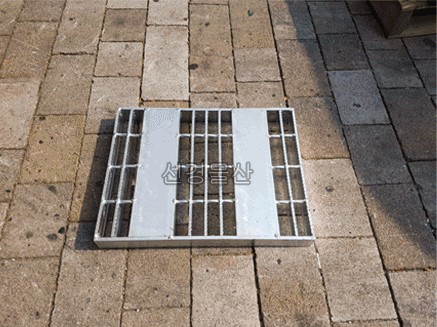

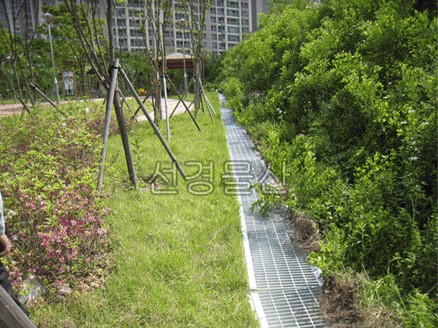

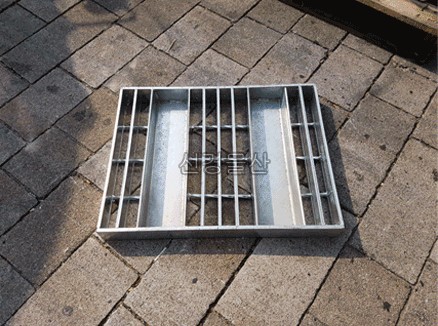

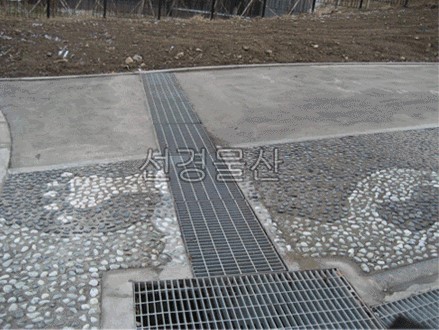

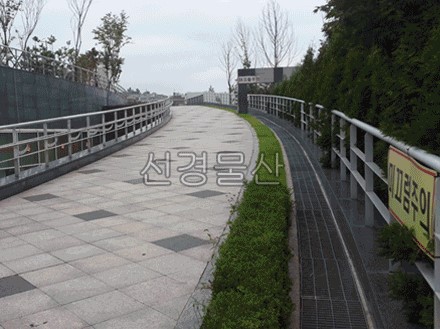

측구용 / 집수정용

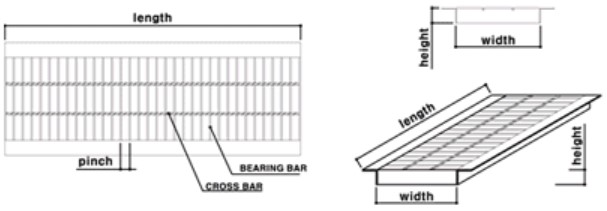

날개형 (U형)

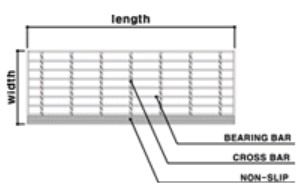

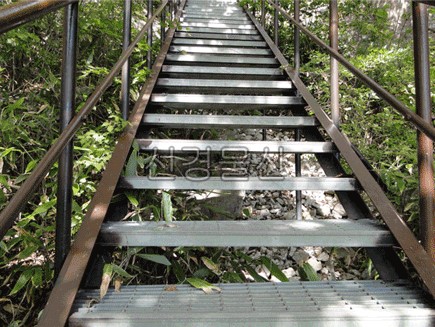

계단용(용접, 볼트)

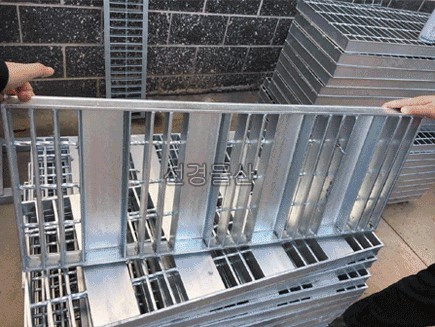

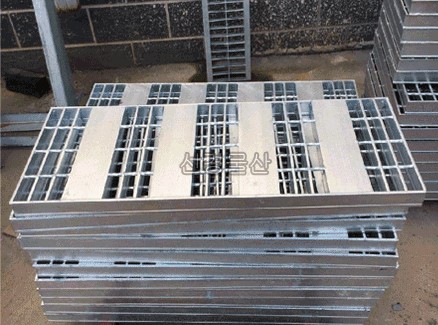

중하중 그레이팅

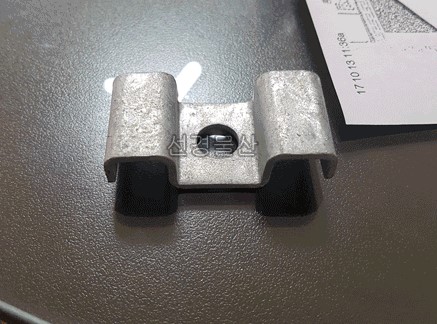

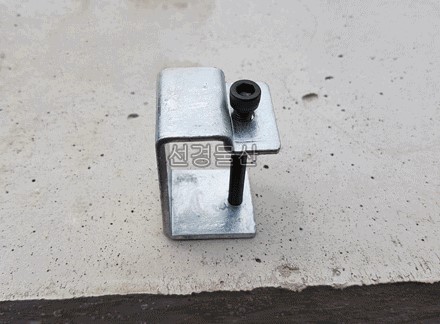

그레이팅 클립

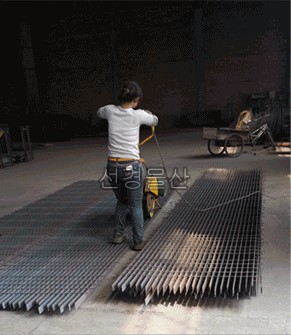

작업 공정

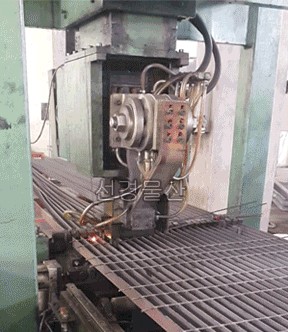

그레이팅 용접
커팅

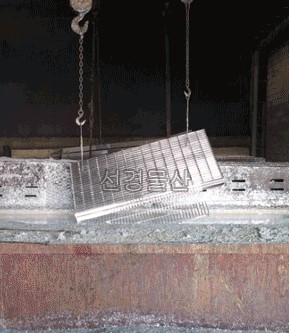

아연 도금
